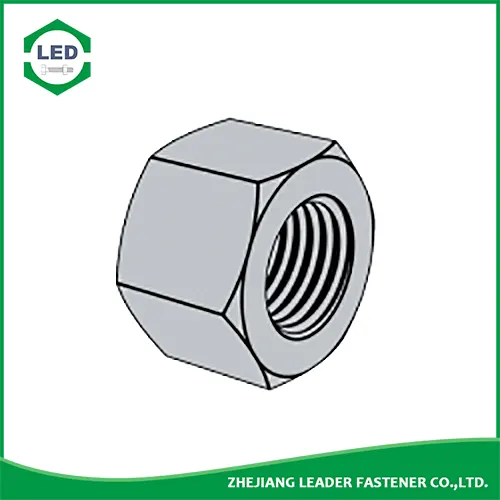

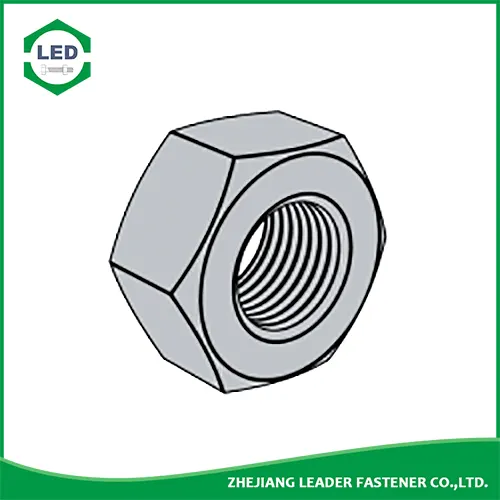

Leader-Fastener® è un produttore e distributore di dado esagonale ASME B18.2.2. Abbiamo una linea completa di servizi dall'aver investito in impianti di produzione, reparto esportazione e avere un team di controllo qualità e un centro per soddisfare le vostre esigenze. Consideriamo la qualità come la vita dell'azienda. Persistiamo nella buona qualità come prima politica e abbiamo stabilito una serie di sistemi di controllo e ispezione della qualità secondo lo standard internazionale. Abbiamo effettuato il sistema di garanzia della qualità ISO9001 in ogni ciclo di produzione, trasporto e vendita. Ci auguriamo di poter essere il tuo partner negli affari superando la qualità, il servizio di cavaliere e il prezzo competitivo nel prossimo futuro e di essere anche tuoi amici.
Noi offriamoASME B18.2.2 Dado esagonaleElementi di fissaggio con specifiche americane tra cui dadi esagonali, dadi flangiati metrici, dadi esagonali pesanti metrici, dadi esagonali scanalati metrici, dadi a ghianda e dadi a molla. Per abitudineDadi esagonali metrici ASME B18.2.4.1M, seguiamo rigorosamente le specifiche e i parametri critici del cliente. Abbiamo soddisfatto i nostri clienti con i nostri servizi e prodotti di alta qualità.
Materiale: acciaio al carbonio, acciaio inossidabile, acciaio legato, ottone.
Finitura: nero, zincato, giallo zinco, HDG, fosfato, DACROMET, Geomet, Magin, Ruspert, Teflon, ecc.
Filettatura a vite | 0# | 1# | 2# | 3# | 4# | 5# | 6# | 8# | 10# | 12# | 1/4 | 16/5 | 3/8 | |
d | 0.0600 | 0.0730 | 0.0860 | 0.0990 | 0.1120 | 0.1250 | 0.1380 | 0.1640 | 0.1900 | 0.2160 | 0.2500 | 0.3120 | 0.3750 | |
PP | UNC | 80 | 64 | 56 | 48 | 40 | 40 | 32 | 32 | 24 | 24 | 20 | 18 | 16 |
s | max | 0.156 | 0.156 | 0.188 | 0.188 | 0.25 | 0.312 | 0.312 | 0.344 | 0.375 | 0.438 | 0.438 | 0.562 | 0.625 |
min | 0.15 | 0.15 | 0.18 | 0.18 | 0.241 | 0.302 | 0.302 | 0.332 | 0.362 | 0.423 | 0.423 | 0.545 | 0.607 | |
k | max | 0.05 | 0.05 | 0.066 | 0.066 | 0.098 | 0.114 | 0.114 | 0.13 | 0.13 | 0.161 | 0.193 | 0.225 | 0.257 |
min | 0.043 | 0.043 | 0.057 | 0.057 | 0.087 | 0.102 | 0.102 | 0.117 | 0.117 | 0.148 | 0.178 | 0.208 | 0.239 |
Filettatura a vite | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | |
d | 1.1250 | 1.2500 | 1.3750 | 1.5000 | |
PP | UNC | 7 | 7 | 6 | 6 |
UNF | 12 | 12 | 12 | 12 | |
8-ONU | 8 | 8 | 8 | 8 | |
s | Taglia nominale | 1-11/16 | 1-7/8 | 2-1/16 | 2-1/4 |
min | 1.631 | 1.812 | 1.994 | 2.175 | |
max | 1.688 | 1.875 | 2.062 | 2.250 | |
e | min | 1.859 | 2.066 | 2.273 | 2.480 |
max | 1.949 | 2.165 | 2.382 | 2.598 | |
m | Taglia nominale | 1 | 1-3/32 | 1-13/64 | 1-5/16 |
min | 0.970 | 1.062 | 1.169 | 1.276 | |
max | 1.030 | 1.126 | 1.237 | 1.348 | |
m1 | Taglia nominale | 5/8 | 3/4 | 13/16 | 7/8 |
min | 0.595 | 0.718 | 0.778 | 0.839 | |
max | 0.655 | 0.782 | 0.846 | 0.911 |
â , i fili devono soddisfare i requisiti di ASME B.1
â¡,Se sono richieste finiture galvaniche, fare riferimento a ASTM F1941.Altre finiture possono essere specificate come indicato negli standard meccanici e prestazionali applicabili.
Filettatura a vite | 1/4 | 16/5 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | |
d | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.5625 | 0.6250 | 0.7500 | 0.8750 | 1.0000 | 1.1250 | 1.2500 | 1.3750 | |
PP | UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 |
UNF | 28 | 24 | 24 | 20 | 20 | 18 | 18 | 16 | 14 | 12 | 12 | 12 | 12 | |
8-ONU | - | - | - | - | - | - | - | - | - | - | 8 | 8 | 8 | |
s | min | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 |
max | 0.438 | 0.500 | 0.563 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | |
e | min | 0.488 | 0.557 | 0.628 | 0.768 | 0.840 | 0.982 | 1.051 | 1.240 | 1.447 | 1.653 | 1.859 | 2.066 | 2.273 |
max | 0.505 | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.299 | 1.516 | 1.732 | 1.949 | 2.165 | 2.382 | |
m | min | 0.212 | 0.258 | 0.320 | 0.365 | 0.427 | 0.473 | 0.535 | 0.617 | 0.724 | 0.831 | 0.939 | 1.030 | 1.138 |
max | 0.226 | 0.273 | 0.337 | 0.385 | 0.448 | 0.496 | 0.559 | 0.665 | 0.776 | 0.887 | 0.999 | 1.094 | 1.206 | |
m1 | min | 0.150 | 0.180 | 0.210 | 0.240 | 0.302 | 0.301 | 0.363 | 0.398 | 0.458 | 0.519 | 0.579 | 0.687 | 0.747 |
max | 0.163 | 0.195 | 0.227 | 0.260 | 0.323 | 0.324 | 0.387 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.815 | |
Filettatura a vite | 1-1/2 | 1-5/8 | 1-3/4 | 1-7/8 | 2 | 2-1/4 | 2-1/2 | 2-3/4 | 3 | 3-1/4 | 3-1/2 | 3-3/4 | 4 |
d | 1.5000 | 1.6250 | 1.7500 | 1.8750 | 2.0000 | 2.2500 | 2.5000 | 2.7500 | 3.0000 | 3.2500 | 3.500 | 3.7500 | 4.0000 | |
PP | UNC | 6 | - | 5 | - | 4-1/2 | 4-1/2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
UNF | 12 | - | - | - | - | - | - | - | - | - | - | - | - | |
8-ONU | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
s | min | 2.175 | 2.350 | 2.538 | 2.722 | 2.900 | 3.263 | 3.625 | 3.988 | 4.350 | 4.713 | 5.075 | 5.438 | 5.800 |
max | 2.250 | 2.430 | 2.625 | 2.813 | 3.000 | 3.375 | 3.750 | 4.125 | 4.500 | 4.875 | 5.250 | 5.625 | 6.000 | |
e | min | 2.480 | 2.679 | 2.893 | 3.103 | 3.306 | 3.719 | 4.133 | 4.546 | 4.959 | 5.373 | 5.786 | 6.199 | 6.612 |
max | 2.598 | 2.805 | 3.031 | 3.247 | 3.464 | 3.897 | 4.330 | 4.763 | 5.196 | 5.629 | 6.062 | 6.495 | 6.928 | |
m | min | 1.245 | 1.364 | 1.460 | 1.567 | 1.675 | 1.890 | 2.105 | 2.319 | 2.534 | 2.749 | 2.964 | 3.178 | 3.393 |
max | 1.317 | 1.416 | 1.540 | 1.651 | 1.763 | 1.986 | 2.209 | 2.431 | 2.654 | 2.877 | 3.011 | 3.322 | 3.545 | |
m1 | min | 0.808 | 0.868 | 0.929 | 0.989 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 |
max | 0.880 | 0.944 | 1.009 | 1.073 | 1.138 | 1.267 | 1.427 | 1.556 | 1.685 | 1.814 | 1.943 | 2.072 | 2.201 |
â , i fili devono soddisfare i requisiti di ASME B.1
â¡,Se sono richieste finiture galvaniche, fare riferimento a ASTM F1941.Altre finiture possono essere specificate come indicato negli standard meccanici e prestazionali applicabili.
Filettatura a vite | 1/4 | 16/5 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | |
d | 0.250 | 0.3125 | 0.375 | 0.4375 | 0.500 | 0.5625 | 0.625 | 0.750 | 0.875 | 1.000 | 1.125 | 1.250 | 1.375 | 1.500 | |
PP | UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 |
UNF | 28 | 24 | 24 | 20 | 20 | 18 | 18 | 16 | 14 | 12 | 12 | 12 | 12 | 12 | |
8-ONU | - | - | - | - | - | - | - | - | - | - | 8 | 8 | 8 | 8 | |
s | Taglia nominale | 7/16 | 1/2 | 9/16 | 16/11 | 3/4 | 7/8 | 15/16 | 1-1/8 | 1-5/16 | 1-1/2 | 1-11/16 | 1-7/8 | 2-1/16 | 2-1/4 |
min | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 | 2.175 | |
max | 0.438 | 0.500 | 0.562 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 | |
e | min | 0.488 | 0.557 | 0.628 | 0.768 | 0.840 | 0.892 | 1.051 | 1.240 | 1.447 | 1.653 | 1.859 | 2.066 | 2.273 | 2.480 |
max | 0.505 | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.299 | 1.516 | 1.732 | 1.949 | 2.165 | 2.382 | 2.598 | |
m | Taglia nominale | 32/9 | 21/64 | 32/13 | 29/64 | 9/16 | 39/64 | 23/32 | 13/16 | 29/32 | 1 | 1-5/32 | 1-1/4 | 1-3/8 | 1-1/2 |
min | 0.274 | 0.320 | 0.398 | 0.444 | 0.552 | 0.598 | 0.706 | 0.798 | 0.890 | 0.982 | 1.136 | 1.228 | 1.351 | 1.474 | |
max | 0.288 | 0.336 | 0.415 | 0.463 | 0.573 | 0.621 | 0.731 | 0.827 | 0.922 | 1.018 | 1.176 | 1.272 | 1.399 | 1.526 |
Filettatura a vite | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | 1-3/4 | 2 | 2-1/4 | 2-1/2 | 2-3/4 | 3 | 3-1/4 | 3-1/2 | 3-3/4 | 4 | |
d | 1.1250 | 1.2500 | 1.3750 | 1.50000 | 1.7500 | 2.0000 | 2.2500 | 2.5000 | 2.7500 | 3.0000 | 3.2500 | 3.5000 | 3.7500 | 4.0000 | |
PP | UNC | 7 | 7 | 6 | 6 | 5 | 4-1/2 | 4-1/2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
UNF | 12 | 12 | 12 | 12 | - | - | - | - | - | - | - | - | - | - | |
8-ONU | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
s | Taglia nominale | 1-13/16 | 2 | 2-3/16 | 2-3/8 | 2-3/4 | 3-1/8 | 3-1/2 | 3-7/8 | 4-1/4 | 4-5/8 | 5 | 5-3/8 | 5-3/4 | 6-1/8 |
min | 1.756 | 1.938 | 2.119 | 2.300 | 2.662 | 3.025 | 3.388 | 3.750 | 4.112 | 4.475 | 4.838 | 5.200 | 5.562 | 5.925 | |
max | 1.812 | 2.000 | 2.188 | 2.375 | 2.750 | 3.125 | 3.500 | 3.875 | 4.250 | 4.625 | 5 | 5.375 | 5.750 | 6.125 | |
e | min | 2.002 | 2.209 | 2.416 | 2.622 | 3.035 | 3.449 | 3.862 | 4.275 | 4.688 | 5.102 | 5.515 | 5.928 | 6.341 | 6.755 |
max | 2.093 | 2.309 | 2.526 | 2.742 | 3.175 | 3.608 | 4.041 | 4.474 | 4.907 | 5.340 | 5.774 | 6.207 | 6.640 | 7.073 | |
m | Taglia nominale | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | 1-3/4 | 2 | 2-1/4 | 2-1/2 | 2-3/4 | 3 | 3-1/4 | 3-1/2 | 3-3/4 | 4 |
min | 1.079 | 1.187 | 1.310 | 1.433 | 1.679 | 1.925 | 2.155 | 2.401 | 2.647 | 2.893 | 3.124 | 3.370 | 3.616 | 3.862 | |
max | 1.155 | 1.282 | 1.409 | 1.536 | 1.790 | 2.044 | 2.298 | 2.552 | 2.806 | 3.060 | 3.314 | 3.568 | 3.822 | 4.076 | |
m1 | Taglia nominale | 5/8 | 3/4 | 13/16 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-1/2 | 1-5/8 | 1-3/4 | 1-7/8 | 2 | 2-1/8 | 2-1/4 |
min | 0.579 | 0.687 | 0.747 | 0.808 | 0.929 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 | |
max | 0.655 | 0.782 | 0.846 | 0.911 | 1.040 | 1.169 | 1.298 | 1.552 | 1.681 | 1.810 | 1.939 | 2.068 | 2.197 | 2.326 |
Filettatura a vite | 1/4 | 16/5 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | |
d | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.5625 | 0.6250 | 0.7500 | 0.8750 | 1.0000 | 1.1250 | 1.2500 | 1.3750 | |
PP | UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 |
UNF | 28 | 24 | 24 | 20 | 20 | 18 | 18 | 16 | 14 | 12 | 12 | 12 | 12 | |
8-ONU | - | - | - | - | - | - | - | - | - | - | 8 | 8 | 8 | |
s | Taglia nominale | 1/2 | 9/16 | 16/11 | 3/4 | 7/8 | 15/16 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 |
min | 0.488 | 0.546 | 0.669 | 0.728 | 0.850 | 0.909 | 1.031 | 1.212 | 1.394 | 1.575 | 1.756 | 1.938 | 2.119 | |
max | 0.500 | 0.562 | 0.688 | 0.750 | 0.875 | 0.938 | 1.062 | 1.250 | 1.438 | 1.625 | 1.812 | 2.000 | 2.188 | |
e | min | 0.556 | 0.622 | 0.763 | 0.830 | 0.969 | 1.037 | 1.175 | 1.382 | 1.589 | 1.796 | 2.002 | 2.209 | 2.416 |
max | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.227 | 1.443 | 1.660 | 1.876 | 2.093 | 2.309 | 2.526 | |
m | Taglia nominale | 15/64 | 19/64 | 23/64 | 27/64 | 31/64 | 35/64 | 39/64 | 47/64 | 55/64 | 63/64 | 1-7/64 | 1-7/32 | 32/11 |
min | 0.218 | 0.280 | 0.341 | 0.403 | 0.464 | 0.526 | 0.587 | 0.710 | 0.833 | 0.956 | 1.079 | 1.187 | 1.310 | |
max | 0.250 | 0.314 | 0.377 | 0.441 | 0.504 | 0.568 | 0.631 | 0.758 | 0.885 | 1.012 | 1.139 | 1.251 | 1.378 | |
m1 | Taglia nominale | 11/64 | 13/64 | 15/64 | 17/64 | 19/64 | 21/64 | 23/64 | 27/64 | 31/64 | 35/64 | 39/64 | 23/32 | 25/32 |
min | 0.156 | 0.186 | 0.216 | 0.247 | 0.277 | 0.307 | 0.337 | 0.398 | 0.458 | 0.519 | 0.579 | 0.687 | 0.747 | |
max | 0.188 | 0.220 | 0.252 | 0.285 | 0.317 | 0.349 | 0.381 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.815 | |
Filettatura a vite | 1-1/2 | 1-5/8 | 1-3/4 | 1-7/8 | 2 | 2-1/4 | 2-1/2 | 2-3/4 | 3 | 3-1/4 | 3-1/2 | 3-3/4 | 4 |
d | 1.5000 | 1.6250 | 1.7500 | 1.8750 | 2 | 2.2500 | 2.5000 | 2.7500 | 3.0000 | 3.2500 | 3.5000 | 3.7500 | 4.0000 | |
PP | UNC | 6 | - | 5 | - | 4-1/2 | 4-1/2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
UNF | 12 | - | - | - | - | - | - | - | - | - | - | - | - | |
8-ONU | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
s | Taglia nominale | 2-3/8 | 2-9/16 | 2-3/4 | 2-15/16 | 3-1/8 | 3-1/2 | 3-7/8 | 4-1/4 | 4-5/8 | 5 | 5/3-8 | 5-3/4 | 6-1/8 |
min | 2.300 | 2.481 | 2.662 | 2.844 | 3.025 | 3.388 | 3.750 | 4.112 | 4.475 | 4.838 | 5.200 | 5.562 | 5.925 | |
max | 2.375 | 2.562 | 2.750 | 2.938 | 3.125 | 3.500 | 3.875 | 4.250 | 4.625 | 5.000 | 5.375 | 5.750 | 6.125 | |
e | min | 2.622 | 2.828 | 3.035 | 3.242 | 3.449 | 3.862 | 4.275 | 4.688 | 5.102 | 5.515 | 5.928 | 6.341 | 6.755 |
max | 2.742 | 2.959 | 3.175 | 3.392 | 3.608 | 4.041 | 4.474 | 4.907 | 5.340 | 5.774 | 6.207 | 6.640 | 7.073 | |
m | Taglia nominale | 1-15/32 | 1-19/32 | 1-23/32 | 1-27/32 | 31/1-32 | 2-13/64 | 2-29/64 | 2-45/64 | 2-61/64 | 3-3/16 | 3-7/16 | 3-11/16 | 3-15/16 |
min | 1.433 | 1.556 | 1.679 | 1.802 | 1.925 | 2.155 | 2.401 | 2.647 | 2.893 | 3.124 | 3.370 | 3.616 | 3.862 | |
max | 1.505 | 1.632 | 1.759 | 1.886 | 2.013 | 2.251 | 2.505 | 2.759 | 3.013 | 3.252 | 3.506 | 3.760 | 4.014 | |
m1 | Taglia nominale | 27/32 | 29/32 | 31/32 | 1-1/32 | 1-3/32 | 1-13/64 | 1-29/64 | 1-37/64 | 1-45/64 | 1-13/16 | 1-15/16 | 2-1/16 | 2-3/16 |
min | 0.808 | 0.868 | 0.929 | 0.989 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 | |
max | 0.880 | 0.944 | 1.009 | 1.073 | 1.138 | 1.251 | 1.505 | 1.634 | 1.763 | 1.876 | 2.006 | 2.134 | 2.264 |
